Outline TTM 12K4+D

Mô tả

Se-ri TTM là nền tảng bộ khuếch đại đa năng bao gồm xử lý tín hiệu toàn diện, bộ lọc FIR 2048 vòi, Kiểm soát hệ số giảm chấn, EQ động, đầu vào và đầu ra analog, AES3, Dante/AES67 và màn hình IPS 4,3” sáng với cảm ứng điện dung. Bộ nguồn được trang bị PFC
đã được cấp bằng sáng chế có thể hoạt động ở mọi nơi trên thế giới và có khả năng lưu trữ năng lượng 750J để mang lại hiệu suất ổn định. 4 kênh , 2U TTM cung cấp nguồn điện và điện áp dồi dào, cho phép SPL cao ngay cả với tải 8 hoặc 16 Ω và có khả năng cung cấp tới 3000 W mỗi kênh. Bộ khuếch đại có thể được điều khiển từ xa bằng ArmoníaPlus và cục bộ thông qua giao diện hiển thị.
Các chức năng khả dụng bao gồm gọi lại, tăng, trì hoãn và tắt tiếng được đặt trước đáp ứng tất cả các yêu cầu phổ biến nhất của người dùng cuối.

Đặc trưng

• Hiệu chỉnh hệ số công suất PFC để tiêu thụ điện năng thấp và  tương thích với nhiều loại điện áp
• Quản lý đường ray thông minh tăng hiệu quả bằng phương pháp điều chế đường ray động
• DSP cao cấp với dải động cao và bộ tính năng phong phú
• Giao diện người dùng hoàn chỉnh được tích hợp với ArmoníaPlus
• Màn hình cảm ứng IPS 4.3″ và bộ mã hóa vòng quay với nút bấm
• 4 kênh đầu vào với đầu nối AES3 analog, kỹ thuật số vật lý và kết nối Dante™ mang đến sự linh hoạt tối đa
• Cải thiện độ tin cậy nhờ chính sách sao lưu đầu vào có thể tùy chỉnh cho phép tự động chuyển đổi nguồn đầu vào trong trường hợp mất tín hiệu
• Bộ cân bằng IIR, FIR, IIR+FIR đầu vào và đầu ra và bộ lọc cosin tăng
• Bộ giới hạn hoàn chỉnh: đỉnh, điện áp RMS, dòng điện RMS và TruePower™
• Bù tổn hao dây loa với Active DampingControl™
• Mạch bảo vệ đầy đủ: trên/dưới điện áp AC; tín hiệu rắc rối (cắt, VHF, RMS dài hạn); ĐC; nhiệt; ngắn mạch; tắt tiếng khi bật/tắt nguồn


  Các ứng dụng

  • Hệ thống du lịch quy mô vừa và lớn
  • Đấu trường & phòng hòa nhạc
  • Sân vận động & sự kiện ngoài trời
  • câu lạc bộ trực tiếp
  • Nhà Thờ
  • Quầy bar ở sảnh
    THÔNG SỐ KỸ THUẬT HIỆU SUẤT

    Số kênh	4
    Công suất đầu ra (trên mỗi kênh)	Chế độ kênh đơn: 2000 W @ 2 Ω, 2700 W @ 4 Ω, 1800 W @ 8 Ω Chế độ cầu: 4000 W @ 4 Ω, 5400 W @ 8 Ω
    điện áp đầu ra tối đa	đỉnh 180 V
    Dòng điện đầu ra tối đa	> 55 Một đỉnh
    Sự tiêu thụ năng lượng	@ 100 V – Chế độ chờ: 16 W | 1/8 Công suất @ 4 Ω: 1570 W @ 240 V – Chế độ chờ: 17 W | 1/8 Công suất @ 4 Ω: 1940 W
    Dòng điện (1/8 Power @ 4 Ω)	@ 100 V – 16,5 A @ 240 V – 8,9 A
    Tản nhiệt (1/8 Power @ 4 Ω)	@100 V – 1670 BTU/h @240 V – 2000 BTU/h
    Nguồn điện chính AC	Chế độ chuyển đổi quy định chung với PFC, SRM
    điện áp hoạt động	90 V – 264 VAC @ 50-60 Hz
    Đáp ứng tần số @ 8 Ω	20 Hz – 20 kHz (±1 dB)
    Nhiễu xuyên âm (1kHz)	loại -75 dB.
    THD+N (từ 0,1 W đến Nửa công suất)	< 0,1% (điển hình < 0,05%)
    SMPTE IMD (từ 0,1 W đến Nửa công suất)	< 0,1% (điển hình < 0,05%)
    trở kháng đầu vào	cân bằng 20 kΩ
    Bộ chuyển đổi AD	24 Bit Tandem™ @ 48 kHz 125 dB-A Dải động – 0,005 % THD+N
    Bộ chuyển đổi DA	24 Bit Tandem™ @ 48 kHz 117 dB-A Dải động – 0,003 % THD+N
    bộ chuyển đổi tỷ lệ mẫu	24 Bit @ 96 kHz 140 dB Dải động – 0,0001 % THD+N
    độ chính xác bên trong	dấu phẩy động 32 bit
    độ trễ	Kiến trúc độ trễ cố định 2,5 ms
    Bộ nhớ/Cài đặt trước	50 ảnh chụp nhanh bộ khuếch đại, cài đặt trước loa hầu như không giới hạn
    bộ chỉnh âm	Raised-cosine, FIR tùy chỉnh, IIR tham số: đạt đỉnh, hi/lo-shelving, all-pass, band-pass, band-stop, hi/lo-pass
    chéo	pha tuyến tính (FIR), Butterworth, Linkwitz-Riley, Bessel: 6 dB/oct đến 48 dB/oct (IIR)
    Trì hoãn	2 giây (đầu vào) + 100 ms (đầu ra) để căn chỉnh thời gian
    Bộ giới hạn	TruePower™, điện áp RMS, dòng điện RMS, giới hạn Đỉnh
    kiểm soát giảm xóc	Active DampingControl™ và đo lường LiveImpedance™
    Kích thước hiển thị	480 x 272, 4,3″
    Độ sáng màn hình	600 nit
    điều khiển hiển thị	Cảm ứng điện dung đa điểm. Bộ mã hóa vòng quay 20 bước/vòng bằng nút bấm



    THUỘC VẬT CHẤT

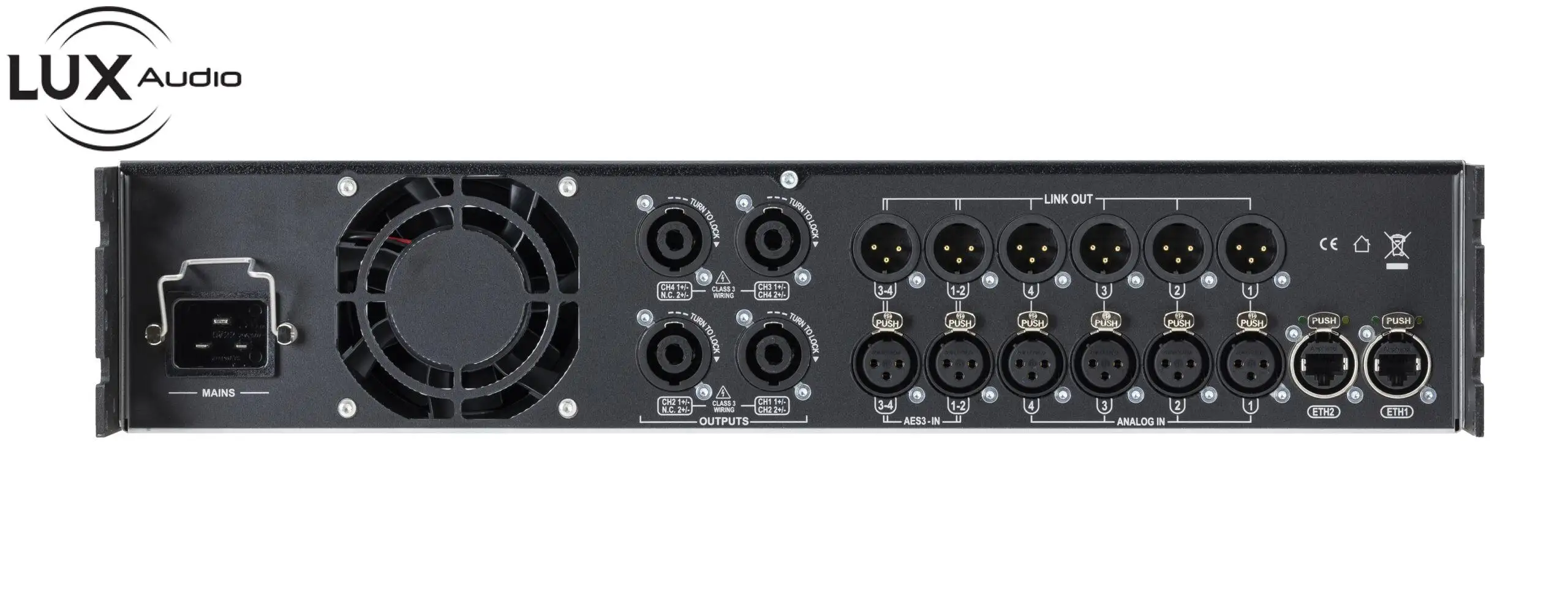

    Đầu nối đầu vào	4 x XLR-F – Đầu vào tín hiệu analog (4 x XLR-M, Liên kết) 2 x XLR-F – Đầu vào tín hiệu AES3 (2 x XLR-M, Liên kết) 2 x XLR EtherCon (4 x Kênh Dante/AES3)
    đầu nối mạng	2 cổng RJ45
    đầu nối đầu ra	4 x speakON NL4
    Chiều cao	88,9 mm – 3 1/2″
    Chiều rộng	483 mm – 19″
    Chiều sâu	381 mm – 15″
    Cân nặng	11,3 kg – 24,9 lb
