Outline iSM 115

Mô tả

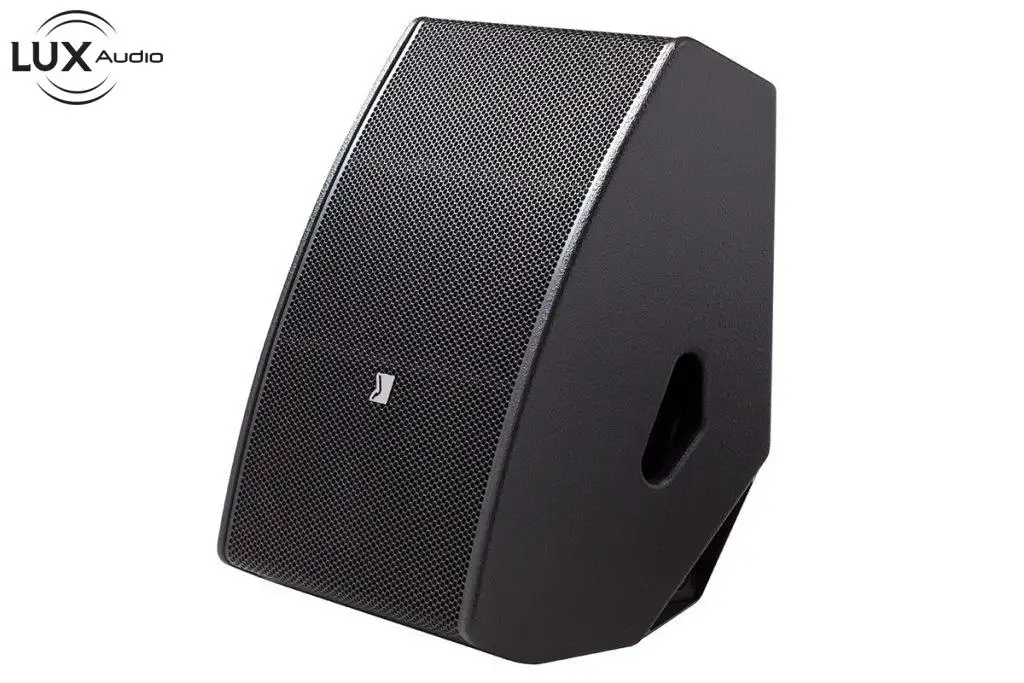

Outline iSM 115 là loa toàn dải, tự cấp nguồn, được điều khiển bằng DSP, được thiết kế chủ yếu cho các ứng dụng giám sát sân khấu, có bộ khuếch đại bên trong lần lượt cung cấp 750 W và 370 W cho các phần LF và HF. Các tần số thấp được tái tạo bằng một bộ chuyển đổi tải phản xạ 15 inch duy nhất, trong khi HF sử dụng trình điều khiển nén họng 1,4″ được trang bị màng chắn titan 2,5″, thoát ra khỏi thùng loa qua một thanh dẫn sóng gấp. ) cung cấp khả năng kiểm soát chặt chẽ và nhất quán các tần số phát ra ở cả mặt phẳng ngang và dọc, đạt được khả năng kiểm soát mẫu xác định cần thiết trong màn hình sàn chuyên nghiệp, trong khi vẫn được chứa trong thiết kế tủ nhỏ gọn.

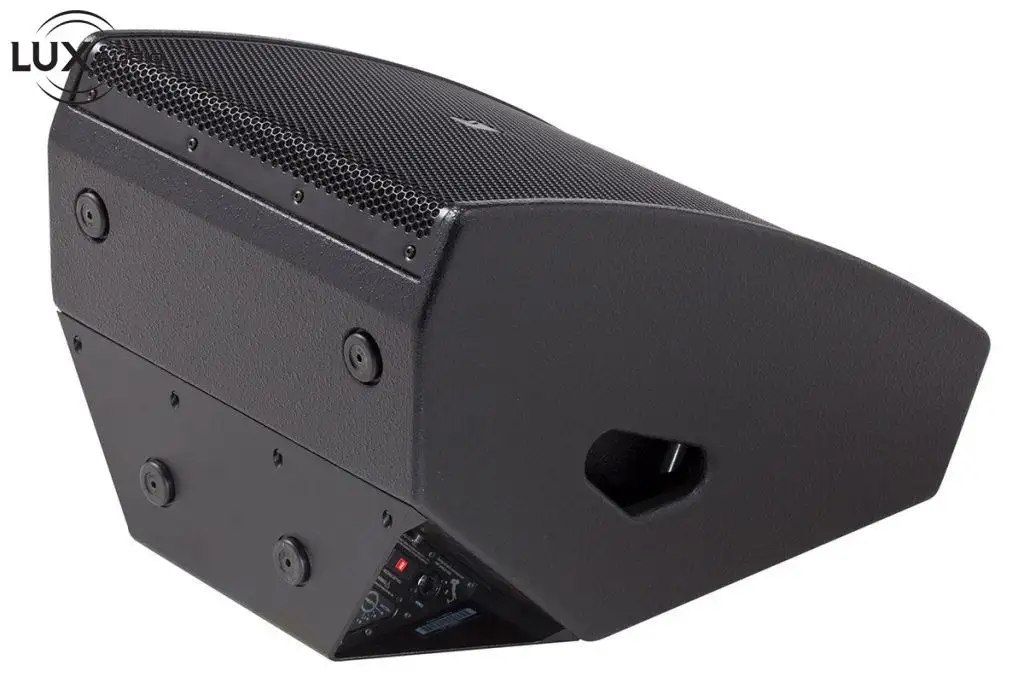

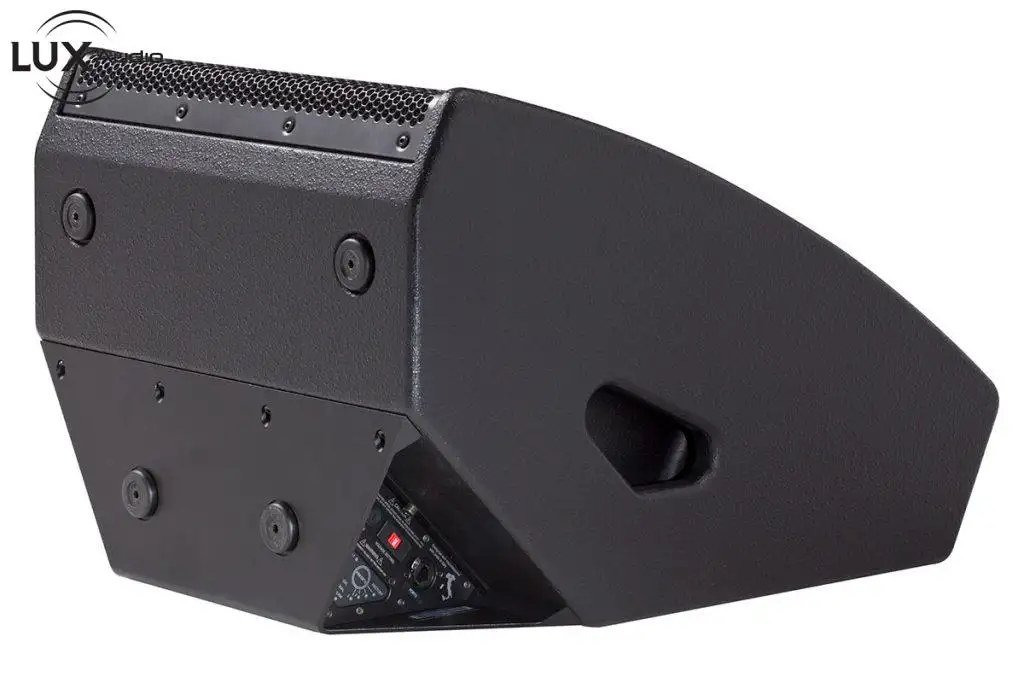

Outline iSM 115 có thiết kế không đối xứng cung cấp các góc lắp đặt hoặc giá treo sàn kép. Được xây dựng bằng gỗ bạch dương Baltic 15 mm không lỗ rỗng chất lượng cao, kích thước bên ngoài cực kỳ nhỏ gọn, đặc biệt là chiều cao thẳng đứng chỉ 39,5 cm (15,6″). Cấu hình rất thấp này làm giảm đáng kể tác động trực quan khi thùng loa được đặt giữa người biểu diễn và khán giả, đồng thời làm cho iSM 115 đặc biệt phù hợp với các ứng dụng truyền hình. Tủ có tám điểm gắn cho mục đích lắp đặt, cộng với hai tay cầm lõm tích hợp trên tủ để dễ dàng xử lý. Lớp ngoài màu đen được sơn đen chống thấm chất lượng cao, chống trầy xước và mặt trước của thùng loa được trang bị lưới thép sơn chống rung để bảo vệ âm thanh trong suốt cho các bộ phận. iSM 115 mang lại đáp ứng tần số khả dụng là 59 Hz – 18 kHz ở -10 dB. Quan trọng hơn đối với ứng dụng chính của nó, iSM 115 cũng mang lại phản hồi tuyến tính ấn tượng chỉ +/- 3 dB giữa 75 Hz và 15,5 kHz và phản hồi pha cực kỳ tuyến tính chỉ ± 45° giữa 500 Hz và 16 kHz. Khi được gắn trên sàn và điều khiển ở công suất bộ khuếch đại cực đại, iSM 115 sẽ cung cấp SPL tối đa là 139 dB trên một mét.

KHẢ NĂNG KIỂM SOÁT ĐỘC ĐÁO

iSM 112 cũng được trang bị Công nghệ iMode độc ​​quyền của Outline. Được sử dụng rộng rãi trong phạm vi Outline, iMode là một nền tảng điều khiển loa kỹ thuật số thực sự ‘thông minh’ kết hợp xử lý tín hiệu kỹ thuật số tiên tiến và giao thức TCP/IP để cung cấp khả năng điều khiển toàn diện và nhiều lựa chọn thiết bị giao diện. Người dùng có quyền kiểm soát thời gian thực đối với một loạt tham số (mức độ, độ trễ, eq’s, giá đỡ bộ lọc) và cũng có thể chọn một trong bốn cài đặt trước (ba trong số đó do người dùng điều chỉnh). iMode cũng cho phép người dùng theo dõi các thông số hiệu suất trên toàn hệ thống (bao gồm đồng hồ VU, giá trị đặt trước đã chọn, trạng thái clip và giới hạn, bảo vệ và quá nhiệt của bộ khuếch đại) bằng cách sử dụng iPad với ứng dụng Outline chuyên dụng. Với giao tiếp dựa trên IP tiêu chuẩn, nền tảng iMode thực sự là minh chứng cho tương lai, cung cấp khả năng điều khiển qua netbook, điện thoại thông minh và nhiều thiết bị chưa xuất hiện. iMode hoạt động trên hệ điều hành Linux với nhân tùy chỉnh theo Outline, được chọn vì tính ổn định và khả năng tương thích cực cao, đồng thời cung cấp nền tảng vững chắc cho các chức năng nâng cao của iMode.

Đặc trưng

• Loa màn hình nêm góc kép 1 x 15″ LF cộng với 1 x 2,5″ HF tự cấp nguồn
• Cấu hình vật lý rất thấp kết hợp với đầu ra âm thanh ở mức cực cao – chỉ cao 39,5 cm (16 inch) nhưng có thể cung cấp tới 139 dB SPL
• Nhỏ gọn và nhẹ, chỉ 27,5 kg (60,6 lb) bao gồm cả bộ khuếch đại và xử lý bi-amped
• Hướng dẫn sóng gấp được cấp bằng sáng chế cung cấp khả năng kiểm soát mô hình chặt chẽ, tối đa hóa mức tăng trước khi phản hồi
• Mảng đèn LED được nhân đôi ở cả hai bên của tủ cung cấp dữ liệu trạng thái trực quan
• Được điều khiển bởi Công nghệ iMode của Outline, nền tảng đa điều khiển độc quyền của chúng tôi, sử dụng giao thức TCP/IP để cung cấp khả năng kiểm soát theo thời gian thực đối với tất cả các tham số hệ thống
• Tủ cực kỳ chắc chắn, không gây tiếng vang, được trang bị tám điểm lắp có thể được sử dụng để gắn các vòng hoặc bánh xe bay
• Bộ khuếch đại PWM bên trong giúp loại bỏ nhu cầu sử dụng giá đỡ bộ khuếch đại nặng và tốn nhiều không gian
• Bốn cài đặt trước (ba trong số đó được người dùng điều chỉnh) có thể lựa chọn thông qua một nút trên bảng đèn LED hoặc qua ứng dụng từ xa
• Có thể điều khiển thông qua ứng dụng dành riêng cho iPad
  THÔNG SỐ KỸ THUẬT HIỆU SUẤT

  Đáp ứng tần số (-10 dB)	59Hz – 18kHz
  phân tán danh nghĩa	40° x 60° (C x V)
  góc trên trục	65° so với mặt đất
  Bộ khuếch đại công suất	Loại: Loại D (kỹ thuật số) Trở kháng đầu vào: 10 kΩ cân bằng với đất Công suất định mức: 1 x 750 W EIAJ trên 4 Ω, 1 x 370 W EIAJ trên 8 Ω Làm mát: quạt tốc độ thay đổi được điều khiển theo nhiệt độ Tính năng đặc biệt: lựa chọn cài sẵn trực tiếp, có thể điều khiển thông qua ứng dụng iPad
  Đầu ra SPL tối đa *	139 dB SPL
  	* được đo bằng tín hiệu Hệ số đỉnh +10 dB @ 1 m, Nửa không gian

  THUỘC VẬT CHẤT

  Thành phần thấp	Loa trầm 1 x 15″ NdFeB, hộp thông cao có lỗ thông hơi
  thành phần cao	Trình điều khiển nén màng 2,5 inch với ống dẫn sóng gấp
  kết nối	Âm thanh: 1 XLR + 1 Link Out Ethernet: 1 EtherCon + 1 Link Out (RJ 45 Socket) Nguồn điện: 1 Powercon + 1 Link Out
  Chất liệu tủ	Ván ép bạch dương Baltic
  Kết thúc tủ	Lớp phủ polyurea đen
  Nướng	Epoxy sơn tĩnh điện
  chân bảo vệ	Bốn ở phía dưới và bốn ở phía sau
  Chiều cao	395 mm – 15 1/2″
  Chiều rộng	450 mm – 17 3/4″
  Chiều sâu	610 mm – 24″
  Cân nặng	27,5 kg – 60,6 lb
